10KV/0.1KV的電壓表屬于高壓開關柜里面顯示裝置。高壓開關柜（又稱為成套開關或成套配電裝置）它是以斷路器為主的電氣設備，是指生產廠家根據電氣一次主接線圖的要求，將有關的高低壓電器（包括控制電器、保護電器、測量電器）以及母線、載流導體、絕緣子等裝配在封閉的或敞開的金屬柜體內，系統中接受和分配電能的裝置，是高壓電工作業人員比較常遇到的裝置。

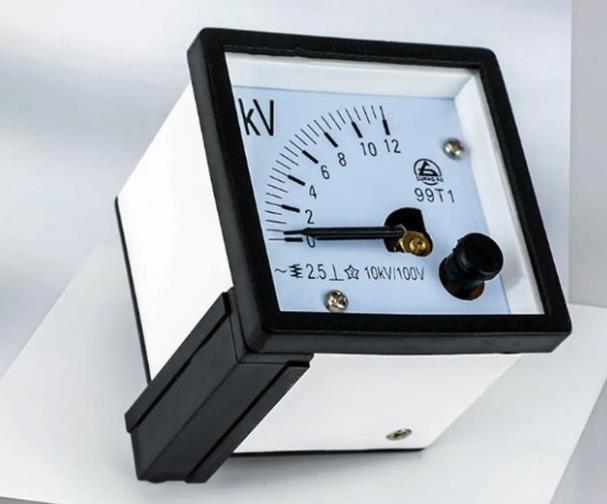

高壓開關柜目前都是采用機械式電磁電壓表，其型號國家沒有一個統一規定，常用型號有6L2的10/0.1KV、99T1的10/0.1KV、CP-72的10/0.1KV幾種，見下圖所示
以上幾種機械式高壓電壓表工作原理一樣，只是它們的開孔尺寸不一樣，99T1-V的開孔尺寸為43.5×43.5mm，而CP72-V的電壓表開孔尺寸為66.3×66.3mm。內部由測量線路、測量機構、指示裝置構成，支撐部分由寶石軸承和軸尖組成，可動部分由磁系統、指針構成，屬于電磁式結構。
電磁式電壓表的工作原理為→當電壓為某一值時，交叉電磁線圈產生的磁場與永久磁鐵產生的磁場共同作用下，從而使指針擺動到不同的數值位置上，顯示電壓數值。這種指針式電壓表是可以直接作用模擬指示電壓表。主要用于直接測量電氣線路中的電壓、具有結構簡單、安裝方便、刻度清晰、美觀大方等特點�？稍谳斉潆娤到y(tǒng)中的一些電力設備裝置及電氣儀器上使用。

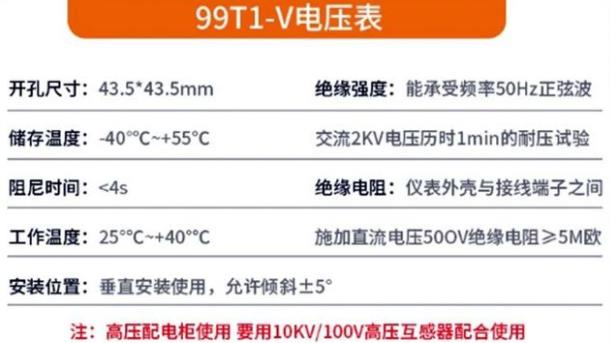

不過這種機械式指針式電壓表對安裝位置的耐振動和沖擊的影響是有要求的：
安裝位置→儀表適用垂直安裝，允許傾斜±5°；
存儲溫度→規定在-40℃~ +70℃；
阻尼時間→小于4s(槽型表小于6s);
工作環境→參比溫度為23℃±2℃，相對溫度40 ~ 85%；工作環境溫度極限為-40℃+ 60℃，相對溫度不超過95%，且空氣中無灰塵和腐蝕性氣體；
絕緣強度→能承受頻率為50Hz的正弦波交流2KV電壓1分鐘的耐壓試驗，施加直流電壓500V時的絕緣電阻≥5MΩ。

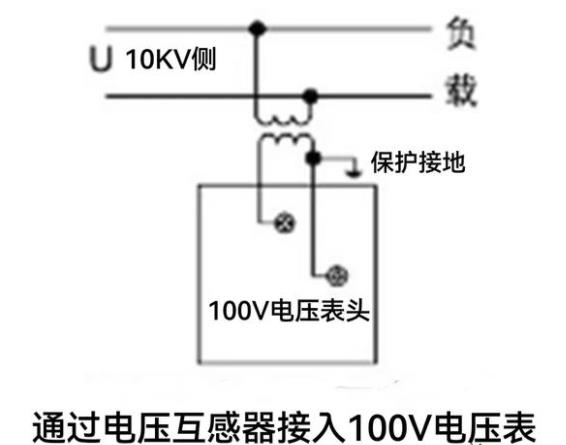

這種高壓電壓表為了安全，必須配置10/0.1KV高壓電壓互感器使用的，見下圖所示
互感器分電壓互感器TV和電流互感器TA兩大類，它們是供電系統中測量和保護用的重要設備。
電壓互感器是將系統的高電壓改變?yōu)闃?biāo)準的低電壓(100V或100/3)；電流互感器是將高壓系統中的電流或低壓系統中的大電流改變?yōu)榈蛪旱臉?biāo)準小電流(5A或1A)。其原理接線如下圖所示
互感器有如下作用：
1)與測量?jī)x表配合，對線路的電壓、電流、電能進行測量；與繼電器配合，對系統和電氣設備進行過電壓、過電流和單相接地等保護。
2)將測量?jī)x表、繼電保護裝置和線路的高電壓隔開，以保證操作人員和設備的安全。
3)將電壓和電流變換成統一的標準值，以利于儀表和繼電器的標準化。
電壓互感器器原理→互感器的高壓繞組與被測電路并聯，低壓繞組與測量?jī)x表電壓線圈并聯。由于電壓線圈的內阻抗很大，所以電壓互感器運行時，相當于一臺空載運行的變壓器。故二次側不能短路，否則繞組將被燒毀。
|
